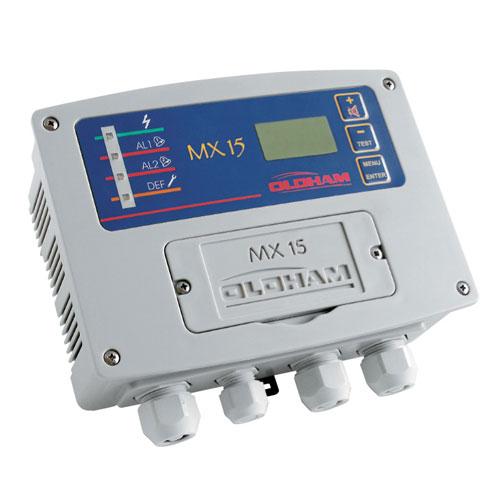

外壳

尺寸（宽 x 高 x 深）:

185 x 157 x 67 mm

壳体材料:

ABS

安装:

通过提供的DIN 轨道

进线:

三个线缆固定头 M20（外径5.5至12mm）
一个线缆固定头 M16（外径 4至 8mm）

防护等级:

IP31

电源

电压:

230 或 115 VAC 及 21 至 30 VDC (额定电压：24 VDC)

耗电量:

20 VA

工作温度:

-10 至 + 45°C

布线

传感器:

一个可燃气体检测器OLC 10，用于检测锅炉房内的甲烷、丁烷及丙烷；或两个检测器OLC 10 TWIN，用于检测车辆的LPG混合天然气。
一个可燃气体传送器OLCT 10，用于检测锅炉房内的甲烷、丁烷及丙烷，以及车辆的LPG混合天然气。
一至五个类似检测器（型号OLCT 10），用于检测停车场的CO、NO、NO₂等

接线盒:

1：信号I输出 / 2 : 0 V / 3 : + 24 VDC

线缆最大长度:

OLC 10（只适用于可燃气体）：3根屏蔽线、线芯尺寸为1至1.5mm²，300 m（最大）
OLC 10 TWIN（只适用于可燃气体）：4根屏蔽线、线芯尺寸为 1至 1.5mm²，300 m（最大）
OLCT 10（只适用于可燃气体）：3根屏蔽线、线芯尺寸为 1至 1.5mm²，1 Km（最大长度）
OLCT 10（只适用于可燃气体）：2根屏蔽线、线芯尺寸为 0.75至 1.5mm²，4 Km（最大长度）

显示屏

型号:

液晶显示器，4位用户友好型符号

可视指示灯:

四个指示灯。绿色：电源开启；红色：告警已触发；橙色：故障

检测气体及单位:

可自已从编程列表中选择

键盘:

访问主菜单、运行测试或确认——3键即可完成
1：确认 / 菜单；2：- / 测试指示器；3：+ / 确认

报警及继电器:

两个可编程独立水平，增减报警设定值、报警锁定或解锁模式、本地或远程确认
两个标准赋能报警继电器，可选择正常打开或正常闭合（于工厂要求时失能）
一个故障继电器，正常赋能
继电器额定值：250VAC或30VDC时为2A

认证

ATEX 94/9/CE :

3G类（可燃气体检测度量EN 61779-1及EN 61779-4）

低电压:

EN 61010

电磁兼容性（EEC）:

EN 50270
